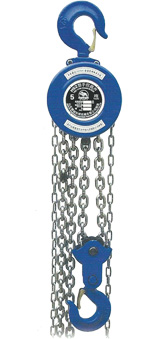

牛頭手拉葫蘆是由吊鉤、鏈條、罩殼、傳動裝置、制動裝置等五大部分組成，每一部分又有多個小配件組成。今天我們就來詳細的介紹手拉葫蘆的傳動裝置。

     手拉葫蘆傳動裝置包括左端部具有齒部的輸出軸、片齒短軸齒組件、花鍵孔齒輪、左端部具有外花鍵部的起重鏈輪、棘輪雙摩擦片式的制動器和嚙合有手鏈條的驅動手鏈輪，轉動設置于左墻板與右墻板上的起重鏈輪空套輸出軸，外花鍵部伸出左墻板，輸出軸的右端位于起重鏈輪內，輸出軸其鄰接齒部的軸端轉動地支承在輔助左墻板上，輔助左墻板間隔地布置在左墻板的左側，相對于輸出軸平行布置的二片齒短軸齒組件分別轉動地支承于左墻板和輔助左墻板上，花鍵孔齒輪與起重鏈輪的外花鍵部花鍵聯接，各片齒短軸齒組件既與輸出軸的齒部嚙合又與花鍵孔齒輪相嚙合，其改進點在于還包括供驅動手鏈輪直驅的驅動機構，該驅動機構包括間隔安裝于右墻板右側的一個齒圈、蓋設該齒圈其外端面的一塊端蓋板、轉動地支承于端蓋板上的一條驅動軸、固設于驅動軸上的一個驅動齒輪、空套該驅動軸的左端并與輸出軸其右端周向固定的一個過橋齒輪架、對稱安裝于該過橋齒輪架上的至少二個過橋齒輪，各過橋齒輪既與驅動齒輪外嚙合又與齒圈的圈齒內嚙合；制動器、驅動手鏈輪均通過傳動螺紋依次連接于驅動軸上，驅動手鏈輪鄰近驅動軸的右端，制動器的棘輪與安裝于端蓋板上的二個棘爪組件相嚙合。

     以上就是關于牛頭手拉葫蘆傳動裝置的詳細介紹，如果您還有其他不懂的問題，可隨時撥打電話進行咨詢，我們將竭誠為您服務。
